Biblia admision M50

Tema en 'Serie 3 (E36) (1990-2001)' iniciado por Nachete_D, 16 Sep 2011.

  1. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    Despues de muuuucho tiempo, al final he sacado tiempo para montar la admision (y otras cosas que comentare fuera de este post para no desvirtuar).

    Como soy como un raton de biblioteca, pero version "informatico", pues he ido recopilando muuucha informacion al respecto. Por lo que voy a intentar dejar toda la informacion posible en un unico post, esperando que sirva de guia a los que se animen a hacer este gran brico.

    Lo primero, voy a citar las adaptaciones con sus respectivas fuentes y posts al respecto, en funcion del "tipo de adaptacion":
    - Adaptacion mediante manguitos:
    Brico de MiKyFiCo
    http://www.bmwfaq.com/f8/como-ganar-20-o-21-cv-310527/
    http://www.emotors.ca/articles/40.aspx
    http://www.rmeuropean.com/bmw-m50-manifold.aspx
    http://mydrive.roadfly.com/blog/epeviston/885/
    http://www.dtmpower.net/forum/e36-3-series/143738-m50-manifold-kit.html
    http://www.bimmerfest.com/forums/showthread.php?t=522401
    http://forums.bimmerforums.com/forum/showthread.php?t=1400924
    http://www.bmwfaq.com/f8/admision-m50-en-m52-listo-224368/

    - Adaptacion cambiando la base de conexiones del colector M52 por el del M50 (recortando el colector):
    Creo que el forero merell900 fue quien me comento esta adaptacion, pero apenas encuentro informacion al respecto ahora mismo:
    http://www.bmwfaq.com/f8/problema-con-admision-m50-de-325-a-460932/

    - Adaptacion mediante una pieza "auxiliar", la cual hay que comprar o fabricarse:
    [​IMG]
    http://www.turnermotorsport.com/p-1...it-to-install-obdi-manifold-on-an-m52s52.aspx
    http://www.digitalsimple.com/TheMCoupeProject/manifold/manifold.htm
    http://www.bimmerforums.co.uk/forum/f2/1996-e36-328i-m50-manifold-t72356/page2.html
    http://www.318ti.org/forum/showthread.php?t=31662
    http://www.eurotuner.com/techarticles/eurp_0712_manifold_swap_project_e36_m3_technical/photo_03.html

    Post de informacion general al respecto del brico:
    http://www.bmw-m.net/techdata/m50vsm52.htm
    http://www.bmwfanatics.co.za/printthread.php?tid=3291&page=2
    http://328compact.co.uk/m50-intake-and-bbtb
    http://www.bmwfaq.com/f13/informacion-sobre-e30-swap-m50-m52-s50-s52-m30-359236/
    http://www.bmwfaq.com/f8/urge-cambio-admision-m50-en-328-problemas-al-arrancar-ayuda-363527/
    http://www.bmwfaq.com/f8/cambio-de-colectores-m52-a-m50-duda-294006/index2.html
    http://www.bmwfaq.com/f18/vendo-col...30cv-mas-para-tu-e36-328-323-z3-2-8-a-105350/
    http://www.bimmerwerkz.com/forum/3-series-e36/m50-intake-manifold-swap-59982.html
    http://www.m50manifold.com/
    http://forums.bimmerforums.com/forum/showthread.php?t=544874
    http://www.e36-tech.com/forum/328is-m50-manifold-starting-and-idling-problems-4818-15.html

    Tiendas que venden kits completos:
    M50 Manifold Conversion Kit #2: Full conversion kit without manifold - m50manifold.com
    BMW parts - KO Performance M50 Intake Manifold OBDI Conversion Kit for 2.8L and 3.2L BMW

    Despieces originales con referencias:
    http://www.realoem.com/bmw/showparts.do?model=BF71&mospid=47429&btnr=11_1492&hg=11&fg=40
    http://www.realoem.com/bmw/showparts.do?model=BF31&mospid=47430&btnr=11_1124&hg=11&fg=40

    No es el brico, pero es muy grafico, pues tocan bastantes piezas implicadas en el swap y tienen bastantes fotos:
    http://www.bmwfaq.com/f8/por-fin-lo-tengo-swap-325-328-e-inmovilizador-225691/
    http://www.bimmerfest.com/forums/showthread.php?t=379225
    http://forum.roadfly.com/threads/11705485-SC-INSTALL-PICS-)-now-improved-with-captions!

    nachosport, Fabe46, chs328 y otra persona les gusta esto.
  2. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    Como dijo Jack el Destripador, Vayamos por partes...

    Asi que en este post voy a tocar cada pieza relacionada con el cambio de admision:

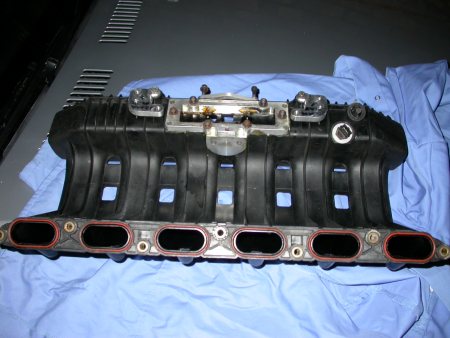

    - Colector de Admision: Obviamente necesitamos un colector de admision de M50, pero ojo, pues parece que hay alrededor de 4 referencias distintas, los "buenos" son los procedentes de motores M50b25, es decir, los que venian de serie en los 325i (modelos con/sin vanos son validos) y 525i. Aqui me gustaria ir recopilando cada referencia con la medida interior de los colectores a la entrada del cilindro, para esto necesitare la ayuda de los que teneis colectores desmontados. Segun parece los colectores M50b20 miden de paso en el tramo final a la culata 25x47 mm y los M50b25 25x55 mm, mientras que los del M52 son 24x45mm.
    http://www.bimmerforums.co.uk/forum/f2/m50-inlet-manifold-which-ones-are-ok-t11042/
    http://www.bmwfaq.com/f8/problemon-gordo-con-la-m50-y-consulta-ladrillo-263929/

    - Sensor de temperatura: En el colector M50 va a rosca, mientras que en el M52 va a presion. La sonda del M50 NO vale para el M52, pues miden de manera distinta la temperatura y daria valores erroneos a la ECU. La solucion es meter a presion la sonda del M52 en el hueco de la sonda del M50 (entra justa).
    Sensor de M50 (abajo) y Sensor de M52 (arriba):
    [​IMG]

    Posicion del sensor en M50:
    [​IMG]

    Posicion original del sensor en M52:
    [​IMG]

    Datos cortesia de Jose07:
    M52 6.60 K ohmios
    M50 2,68 K ohmios

    - Soportes (2) del colector al bloque: Las medidas del colector son distintas, por lo que hay que desplazar los soportes del colector M52 a su sitio (hay hueco para anclarlos en el bloque, pero es necesario montar un tornillo o varilla roscada para montarlo, del 12 creo recordar, esto lo confirmare mas adelante). Los soportes del colector de M50 parece que no encajan bien sobre el M52. Yo almenos pude probar uno (solo se sigue fabricando uno a dia de hoy) y no encajaba bien.

    - Recuperadora de aceite/Valvula reguladora de presion (CCV): Los M50 no disponian de esta valvula, por lo que es una de las cosas que mas "problemas" puede dar. En algunos bricos hay gente que la elimina cuando instalan la admision M50, pero se puede mantener, yo la he mantenido y lo recomiendo, lo unico, que la "famosa T" es por culpa de esta valvula. Dejo enlace a su despiece (pieza 2). La medida del tubo de entrada de esta valvula es 22mm.

    - Regulador de presion de gasolina: El colector lleva una conexion de un manguito de 4mm a este regulador (pieza 6). En el M50 se conecta de manera identica al M52. Es recomendable cambiar el manguito (manguito de silicona de 4mm).

    Última edición: 12 Jun 2015
    A nachosport le gusta esto.
  3. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    Este seria mi brico, para montar la admision de un M50b25 sobre un 323i nacional del 97. Esto lo comento, porque en coches americanos cambian varias cosas, en coches nacionales solo hay que hacer lo de este brico.

    Primero los materiales necesarios:
    - Colector M50 (pieza 1)
    - Racor para el colector M50 con junta nueva (piezas 9 y 10)
    - juntas nuevas (las 6) para el colector M50 (pieza 2)
    - junta nueva para la mariposa de admision (pieza 4), se necesitan 2 (una para el colector y otra para la mariposa)*
    Despiece hasta aqui, con la parte original BMW, con referencias y piezas:
    http://www.realoem.com/bmw/showparts.do?model=BF31&mospid=47430&btnr=11_1124&hg=11&fg=40
    - Junta en inox artesanal o comprada y adaptadores para la rampa de inyeccion:
    [​IMG]
    (Yo se los compre a este vendedor de ebay)
    - 2 codos de union de 22mm para manguitos de silicona
    - 1 union en T para manguitos de silicona de 22mm
    - 2 manguitos de silicona con angulo de 90º de 22mm
    - 3 manguitos rectos de 22mm
    Con los manguitos citados hariamos esto:
    [​IMG]
    - 1 manguito de 4mm (con 30 cms o asi es suficiente)
    - 4-5 abrazaderas para los manguitos de 22mm

    * Como alternativa, se puede montar una junta especial con el doble de largo que las 2 juntas, de manera que la misma junta entraria en el hueco del colector y la mariposa. Como la señalada en rojo en la foto:
    [​IMG]


    Admision M52 ya fuera del coche y conexiones "originales":
    [​IMG]
    [​IMG]

    Presentacion de los manguitos montados:
    [​IMG]



    Manguito "adaptado" para conectar a la base del filtro de carbono:
    [​IMG]
    El manguito que viene del filtro de carbono activo (pieza 1) tiene una medida interior de 8mm, mientras que la conexion del racor del colector M50 tiene una medida de 5mm (pieza 9), por lo que para adaptarlo cogi un tubo de silicona de 5mm, lo corte y metiendo solo una parte en el tubo de 8mm se consigue que todo quede conectado sin tomas de aire indeseadas.

    Última edición: 17 Mar 2022
    A nachosport, victorvvv y KILATE les gusta esto.
  4. turbokick

    turbokick En Practicas

    Registrado:
    11 Ene 2010
    Mensajes:
    356
    Me Gusta:
    2
    Ubicación:
    Madrid
    Buenisimo post! Como has sujetado la varilla de aceite (si te gustaria compartirlo, claro!), yo tenia que inventarme una chapita para poder usar el suporte de serie.

  5. popinatas

    popinatas En Practicas

    Registrado:
    24 Oct 2010
    Mensajes:
    407
    Me Gusta:
    11
    Ubicación:
    vizkaia
    un 10 para ti !!! perfecto post, muchas gracias ya que me va a venir de lujo

  6. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    Aun no lo he terminado (ni el brico ni el post), pues me cargue el capuchon de un inyector al montar la admision M50 (estoy esperando que me llegue un kit de reacondicionamiento de inyectores, con capuchones, filtros, toricas y espaciadores nuevos).

    Pero en principio la voy a adaptar como en esta foto (cortesia de txukli):
    [​IMG]

    La pieza viene en el colector M52 original y da justo para conectar tanto la valvula de ralenti como la varilla de aceite.

    Última edición: 11 Jun 2015
    A nachosport le gusta esto.
  7. turbokick

    turbokick En Practicas

    Registrado:
    11 Ene 2010
    Mensajes:
    356
    Me Gusta:
    2
    Ubicación:
    Madrid
    Muchas gracias por la respuesta, asi mas o menos lo he hecho y yo. Lo de las puntas de los inyectores es clasico ya, a mi la primera vez que hice el montaje se me rompieron 2 de ellas al sacar la rampa de inyeccion. Las venden a veces (si hay suerte!) en Bosch y valen 5 - 6 eur. la unidad. Lo importante es que no queden en el agujero de la valvula. Tambien te valen los capuchones de inyectores de color rosa (para 328 y M3), por si puedes pillar algunos inyectores de segundamano baratos y poner solo las puntas. Felicidades por tan buen brico y saludos!

  8. jon761

    jon761 Forista

    Registrado:
    1 Ago 2007
    Mensajes:
    2.226
    Me Gusta:
    12
    Ubicación:
    Bizkaia
    Buen post aunque sigo sin atreverme y la tengo en casa, al final la vendere.

  9. victor323ti

    victor323ti Forista Senior Miembro del Club

    Registrado:
    7 Jun 2008
    Mensajes:
    5.493
    Me Gusta:
    54
    Ubicación:
    Galdar, Gran Canaria
    Modelo:
    332ti
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    ya veras que cambio te da el coche

  10. PETROLHEAD

    PETROLHEAD Forista

    Registrado:
    28 Feb 2008
    Mensajes:
    3.089
    Me Gusta:
    664
    Ubicación:
    BEL975E
    Modelo:
    323TI
    Muy buena currada compi, mil gracias.

  11. jon761

    jon761 Forista

    Registrado:
    1 Ago 2007
    Mensajes:
    2.226
    Me Gusta:
    12
    Ubicación:
    Bizkaia
    Mandaselo a algun moderador para que lo hagan fijo.*****

  12. kratzer

    kratzer V8Life Coordinador Patrocinador

    Registrado:
    4 Oct 2003
    Mensajes:
    15.774
    Me Gusta:
    10.335
    Ubicación:
    Galicia
    Muy buen trabajo, te lo copia al archivo ;-)

  13. borja bueu

    borja bueu En Practicas

    Registrado:
    15 Feb 2011
    Mensajes:
    73
    Me Gusta:
    0
    Ubicación:
    palencia
    Hola buenas seinto molestarle, pero esq tengo una duda y tampoco se mucho de como mandarte un privado creo q lo estoy haciendo mal, tengo una duda tengo un coche 325 ci cabrio e 46 la duda esq me dijeron en la bmw q igual tenia mal el filtro de recirculacion de gases, y yo pensaba q los gasolina no lo tienen.
    Es verdad q llevan uno? esta por debajop de la admision? es dificil llegar a hasta el?nose si habra un brico por ahi , llevo toda la tarde buscando y no he visto nada
    gracias y perona por molestar



    E=Nachete_D;10790203]Este seria mi brico, para montar la admision de un M50b25 sobre un 323i nacional del 97. Esto lo comento, porque en coches americanos cambian varias cosas, en coches nacionales solo hay que hacer lo de este brico.

    Primero los materiales necesarios:
    - Colector M50 (pieza 1)
    - Racor para el colector M50 con junta nueva (piezas 9 y 10)
    - juntas nuevas (las 6) para el colector M50 (pieza 2)
    - junta nueva para la mariposa de admision (pieza 4), se necesitan 2 (una para el colector y otra para la mariposa)*
    Despiece hasta aqui, con la parte original BMW, con referencias y piezas:
    RealOEM.com   BMW E36 325i Intake manifold system
    - Junta en inox artesanal o comprada y adaptadores para la rampa de inyeccion:
    [​IMG]
    (Yo se los compre a este vendedor de ebay)
    - 2 codos de union de 22mm para manguitos de silicona
    - 1 union en T para manguitos de silicona de 22mm
    - 2 manguitos de silicona con angulo de 90º de 22mm
    - 3 manguitos rectos de 22mm
    Con los manguitos citados hariamos esto:
    [​IMG]
    - 1 manguito de 4mm (con 30 cms o asi es suficiente)
    - 4-5 abrazaderas para los manguitos de 22mm

    * Como alternativa, se puede montar una junta especial con el doble de largo que las 2 juntas, de manera que la misma junta entraria en el hueco del colector y la mariposa. Como la señalada en rojo en la foto:
    [​IMG]


    Admision M52 ya fuera del coche y conexiones "originales":
    [​IMG]

    Presentacion de los manguitos montados:
    [​IMG]



    Manguito "adaptado" para conectar a la base del filtro de carbono:
    [​IMG]
    El manguito que viene del filtro de carbono activo (pieza 1) tiene una medida interior de 8mm, mientras que la conexion del racor del colector M50 tiene una medida de 5mm (pieza 9), por lo que para adaptarlo cogi un tubo de silicona de 5mm, lo corte y metiendo solo una parte en el tubo de 8mm se consigue que todo quede conectado sin tomas de aire indeseadas.[/QUOTE]

  14. victor323ti

    victor323ti Forista Senior Miembro del Club

    Registrado:
    7 Jun 2008
    Mensajes:
    5.493
    Me Gusta:
    54
    Ubicación:
    Galdar, Gran Canaria
    Modelo:
    332ti
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    debajo de la admision, pero para sustituirlo te va tocar sacar el colector de admision

  15. Devanador

    Devanador En Practicas

    Registrado:
    8 Mar 2012
    Mensajes:
    135
    Me Gusta:
    4
    Ubicación:
    Asturias
    Modelo:
    e90 320D
    ¿Que ganancia se puede obtener con esta mod? ¿Haria falta algo mas como una repro por ejemplo para dejar fino el coche o se podria dejar asi?

  16. cesarcoupe

    cesarcoupe En Practicas

    Registrado:
    15 Nov 2012
    Mensajes:
    44
    Me Gusta:
    0
    Ubicación:
    madrid
    por fin lo encuentro, lo refloto que habia mas gente por hay buscandolo. Curiosidad que con el takpatalk no lo encontraba

  17. NeburX13

    NeburX13 En Practicas

    Registrado:
    26 Feb 2013
    Mensajes:
    390
    Me Gusta:
    11
    Ubicación:
    Tarragona
    Modelo:
    318is E30
    Interesante!! Pillo sitio jekek

  18. MeganFox328i

    MeganFox328i En Practicas

    Registrado:
    2 Feb 2014
    Mensajes:
    17
    Me Gusta:
    5
    Modelo:
    e36 328i coupe
  19. MeganFox328i

    MeganFox328i En Practicas

    Registrado:
    2 Feb 2014
    Mensajes:
    17
    Me Gusta:
    5
    Modelo:
    e36 328i coupe
    nadie sabe decirme si debo comprar el de 189 dolares o el de 294 dolares ?

  20. Seko

    Seko Forista

    Registrado:
    8 Feb 2009
    Mensajes:
    2.214
    Me Gusta:
    223
    Ubicación:
    Madrid
    Mucho dinero es para lo que realmente cuesta buscandote las vueltas.

  21. MeganFox328i

    MeganFox328i En Practicas

    Registrado:
    2 Feb 2014
    Mensajes:
    17
    Me Gusta:
    5
    Modelo:
    e36 328i coupe
    pues nose..

  22. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    El "fuel rail cover" solo es la tapa del rail de inyeccion. Esta tapa sale mas barato comprarla en desguace o de segunda mano. Tambien puedes recortar la tuya original. O incluso, puedes dejar la tuya original, queda mas alta, pero te sirve.

  23. chamadyco

    chamadyco "Volantista pofesioná!" Miembro del Club

    Registrado:
    4 Feb 2008
    Mensajes:
    7.980
    Me Gusta:
    7.579
    Ubicación:
    Bizkaino exiliado en territorio enemigo XD
    Modelo:
    328i E36,ZXR750
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    Buen brico. Pena que gracias a los amigos de Imageshack no se vean la mitad de las fotos. @Nachete_D no habrá posibilidad de volverlas a subir no? Ando en busca de una admisión de M50 para el 328i y me vendría de perlas el brico.

    Un saludo.

    A josito1988 le gusta esto.
  24. Quasi

    Quasi En Practicas

    Registrado:
    30 Oct 2008
    Mensajes:
    333
    Me Gusta:
    29
    Ubicación:
    Madrid
    Modelo:
    323i
    En la foto que se ve el colector patas arriba, se ve una pieza color aluminio, esa hay que hacerla? la venden? viene ya y solo esta limpia?

  25. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    He vuelto a subir algunas de las fotos que aun conservo. Por desgracia no tengo todas...

    A josito1988 y chamadyco les gusta esto.
  26. Nachete_D

    Nachete_D Forista

    Registrado:
    7 Ago 2005
    Mensajes:
    3.392
    Me Gusta:
    530
    Ubicación:
    Madrid
    Se compra o te la haces a medida. Es la opcion mas "limpia" y rapida de adaptarlo. Ademas de la mas cara.

  27. ManziRacing

    ManziRacing En Practicas

    Registrado:
    27 Jul 2014
    Mensajes:
    324
    Me Gusta:
    150
    Ubicación:
    Gipuzkoa
    Modelo:
    328i coupe
    A chamadyco le gusta esto.
  28. chamadyco

    chamadyco "Volantista pofesioná!" Miembro del Club

    Registrado:
    4 Feb 2008
    Mensajes:
    7.980
    Me Gusta:
    7.579
    Ubicación:
    Bizkaino exiliado en territorio enemigo XD
    Modelo:
    328i E36,ZXR750
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    Gracias compañero!

  29. Tony///e30

    Tony///e30 Forista

    Registrado:
    19 Abr 2014
    Mensajes:
    1.752
    Me Gusta:
    1.986
    Ubicación:
    Valladolid
    Modelo:
    ARL stage 2+
  30. chamadyco

    chamadyco "Volantista pofesioná!" Miembro del Club

    Registrado:
    4 Feb 2008
    Mensajes:
    7.980
    Me Gusta:
    7.579
    Ubicación:
    Bizkaino exiliado en territorio enemigo XD
    Modelo:
    328i E36,ZXR750
    Unete a BMW FAQ Club Unete a BMW FAQ Club Unete a BMW FAQ Club
    A josito1988 le gusta esto.

Compartir esta página
