F11 Mecanismo bandeja trasera

[c242]

Buenas!! A ver si a alguien le ha pasado en un F11. Se me ha roto uno de los pivotitos que hace que la bandeja pliegue cuando se abre el maletero. Es, digamos, lo que sujeta a la bandeja abajo y cuando abrimos el maletero, esto pivotes que están en el carril de la bandeja suben y esta pliega. ¿Sabes si hay repuesto de esto?



[c242]

¿A nadie se le ha roto lo que comento? A ver si alguien sabria decirme como encontrar el repuesto el realoem.



[elrinconoriginal]

Buenas

No tengo claro el funcionamiento de la bandeja de este modelo, pero este es el despiece

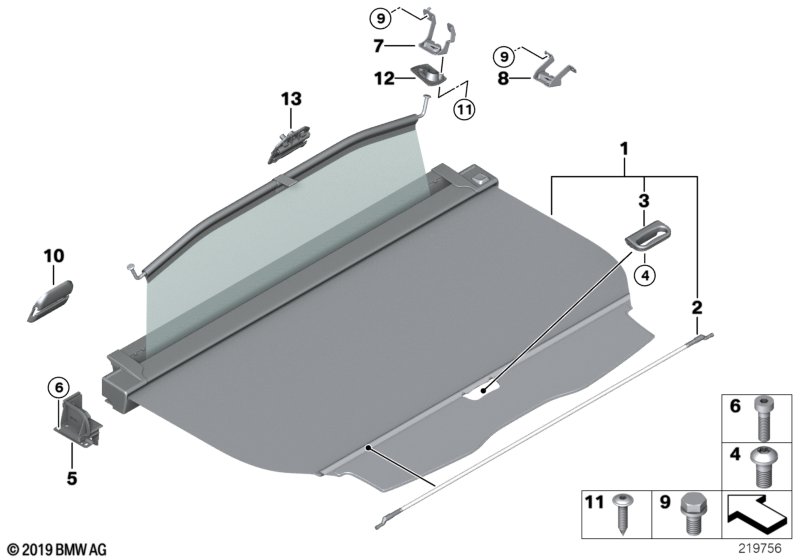

No. Descripción suplemento Cantidad Desde Hasta Número de pieza Precio Notas
Para vehículos con
everest-grau
DE=Sí
01 Persiana-combinada EVERESTGRAU 1 51479200682
Para vehículos con
Veneto-beige
DF=Sí
01 Persiana-combinada VENETOBEIGE 1 51479200683
Para vehículos con
oyster/oyster
DH=Sí
01 Persiana-combinada OYSTER 1 51479200684
Para vehículos con
Techo de color antracita
o
Interior del techo Alcantara antracita
S775A=Sí

S776A=Sí
01 Persiana-combinada SCHWARZ 1 51479200685
Para vehículos con
antracita
o
oyster
o
zimt-braun
o
negro
AT=Sí

CX=Sí

EZ=Sí

SW=Sí
01 Persiana-combinada SCHWARZ 1 51479200685
Para vehículos con
Techo de color antracita
S775A=Sí
02 Barra p tirar p persiana protectora SCHWARZ 1 51477280410
Para vehículos con
everest-grau
DE=Sí
02 Barra p tirar p persiana protectora EVERESTGRAU 1 51477280407
Para vehículos con
Veneto-beige
DF=Sí
02 Barra p tirar p persiana protectora VENETOBEIGE 1 51477280408
Para vehículos con
oyster/oyster
DH=Sí
02 Barra p tirar p persiana protectora OYSTER 1 51477280409
Para vehículos con
antracita
o
oyster
o
zimt-braun
o
negro
AT=Sí

CX=Sí

EZ=Sí

SW=Sí
02 Barra p tirar p persiana protectora SCHWARZ 1 51477280410
Para vehículos con
Techo de color antracita
S775A=Sí
03 Empuñadura persiana combinada SCHWARZ 1 51479237113
Para vehículos con
everest-grau
DE=Sí
03 Empuñadura persiana combinada EVERESTGRAU 1 51479237110
Para vehículos con
Veneto-beige
DF=Sí
03 Empuñadura persiana combinada VENETOBEIGE 1 51479237111
Para vehículos con
oyster/oyster
DH=Sí
03 Empuñadura persiana combinada OYSTER 1 51479237112
Para vehículos con
antracita
o
oyster
o
zimt-braun
o
negro
AT=Sí

CX=Sí

EZ=Sí

SW=Sí
03 Empuñadura persiana combinada SCHWARZ 1 51479237113
04 Tornillo termoplásticos 4X10 T20 2 07147118899 $0.53
05 Asiento izq. 1 51479168473
05 Asiento derec. 1 51479168474
06 Tornillo Isa M6X20-8.8-ZNNIV 4 07129901130 $0.38
07 Soporte red separadora tras. izquierdo 1 51479168481
07 Soporte red separadora tras. derecho 1 51479168482
08 Soporte red separadora del. izquierdo 1 51479168477
08 Soporte red separadora del. derecho 1 51479168478
09 Tornillo hexagonal 8 51341950474 $0.59
Para vehículos con
Techo de color antracita
S775A=Sí
10 Cubierta p asiento de cubierta arrollabl SCHWARZ 2 51477263252
Para vehículos con
everest-grau
DE=Sí
10 Cubierta p asiento de cubierta arrollabl EVERESTGRAU 2 51477263249
Para vehículos con
Veneto-beige
DF=Sí
10 Cubierta p asiento de cubierta arrollabl VENETOBEIGE 2 51477263250
Para vehículos con
oyster/oyster
DH=Sí
10 Cubierta p asiento de cubierta arrollabl OYSTER 2 51477263251
Para vehículos con
antracita
o
oyster
o
zimt-braun
o
negro
AT=Sí

CX=Sí

EZ=Sí

SW=Sí
10 Cubierta p asiento de cubierta arrollabl SCHWARZ 2 51477263252
11 tornillo 4X14MM 8 07146963839 $0.20
Para vehículos con
Techo panorámico de cristal
y
everest-grau
S402A=Sí

DE=Sí
12 Cubierta delantera izquierda EVERESTGRAU 1 51449202493
12 Cubierta delantera derecha EVERESTGRAU 1 51449202494
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
S402A=Sí

S775A=Sí
12 Cubierta delantera izquierda SCHWARZ 1 51449202499
Para vehículos con
Techo de color antracita
o
Interior del techo Alcantara antracita
S775A=Sí

S776A=Sí
12 Recubrimento trasero izquierdo SCHWARZ 1 51447238046 +core
12 Recubrimento trasero derecho SCHWARZ 1 51449202508
12 Recubrimento trasero derecho SCHWARZ 1 51449202508
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=Sí

S775A=Sí

S776A=Sí
12 Cubierta delantera izquierda SCHWARZ 1 51447239393
12 Cubierta delantera derecha SCHWARZ 1 51449202500
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=Sí

S775A=Sí

S776A=No
12 Cubierta delantera izquierda SCHWARZ 1 51447239393
12 Cubierta delantera derecha SCHWARZ 1 51449202500
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=Sí

S775A=No

S776A=Sí
12 Cubierta delantera izquierda SCHWARZ 1 51447239393
12 Cubierta delantera derecha SCHWARZ 1 51449202500
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=No

S775A=Sí

S776A=Sí
12 Cubierta delantera derecha SCHWARZ 1 51447239394
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=No

S775A=Sí

S776A=No
12 Cubierta delantera derecha SCHWARZ 1 51447239394
Para vehículos con
Techo panorámico de cristal
y
Techo de color antracita
y
Interior del techo Alcantara antracita
S402A=No

S775A=No

S776A=Sí
12 Cubierta delantera derecha SCHWARZ 1 51447239394
Para vehículos con
oyster
o
Veneto-beige
o
oyster/oyster
CX=Sí

DF=Sí

DH=Sí
12 Recubrimento trasero izquierdo OYSTER 1 51447238045 +core
12 Cubierta delantera izquierda OYSTER 1 51447239391
12 Cubierta delantera derecha OYSTER 1 51447239392
12 Recubrimento trasero derecho OYSTER 1 51449202506
Para vehículos con
Techo panorámico de cristal
y
oyster
o
Veneto-beige
o
oyster/oyster
S402A=Sí

CX=Sí

DF=Sí

DH=Sí
12 Cubierta delantera izquierda OYSTER 1 51449202497
12 Cubierta delantera derecha OYSTER 1 51449202498
Para vehículos con
antracita
o
oyster
o
zimt-braun
o
negro
AT=Sí

CX=Sí

EZ=Sí

SW=Sí
12 Recubrimento trasero izquierdo SCHWARZ 1 51447238046 +core
12 Cubierta delantera derecha SCHWARZ 1 51447239394
Para vehículos con
Techo panorámico de cristal
y
antracita
o
oyster
o
zimt-braun
o
negro
S402A=Sí

AT=Sí

CX=Sí

EZ=Sí

SW=Sí
12 Cubierta delantera izquierda SCHWARZ 1 51447239393
12 Cubierta delantera izquierda SCHWARZ 1 51449202499
12 Cubierta delantera derecha SCHWARZ 1 51449202500
Para vehículos con
Tela "Checkered"
o
antracita
o
everest-grau
o
zimt-braun
o
negro
AT=Sí

AT=Sí

DE=Sí

EZ=Sí

SW=Sí
12 Recubrimento trasero izquierdo EVERESTGRAU 1 51447238043 +core
12 Cubierta delantera izquierda EVERESTGRAU 1 51447239387
12 Cubierta delantera derecha EVERESTGRAU 1 51447239388
12 Recubrimento trasero derecho EVERESTGRAU 1 51449202502
13 Asiento p persiana arrollable, respaldo 2 51479138952
