Entrada de audio AUX en E65??!!!!!

Hola a todos.
Despues de hacer varias pruebas, he modificado el modulo de radio y he podido meter una señal stereo externa, que procesada por el Logic7, suena chachi piruli!

Espero documentarlo y perfeccionarlo. Pero vamos, que se puede.
En breve, meter un PC completo en mi 735i. Ahora me metere con el bus para tratar de integrar el control con el iDrive.

Saludos.

Ya os contare.
Pepo.



esperamos el brico! eres un crack, ya vi tu pagina los otros trabajos, impresionante!



De momento, he ido metiendo algunas fotillos en mi web, no es gran cosa, pero tal vez a alguien le ayude.

SAludos.
Pepo.



eehh....esto...
El tema esta en ....
XE65 - BMW E65 Inside - Hack to MOST Bus and Devices.

He olvidado poner el link...

Pepo.



Genial!!!

Por cierto:

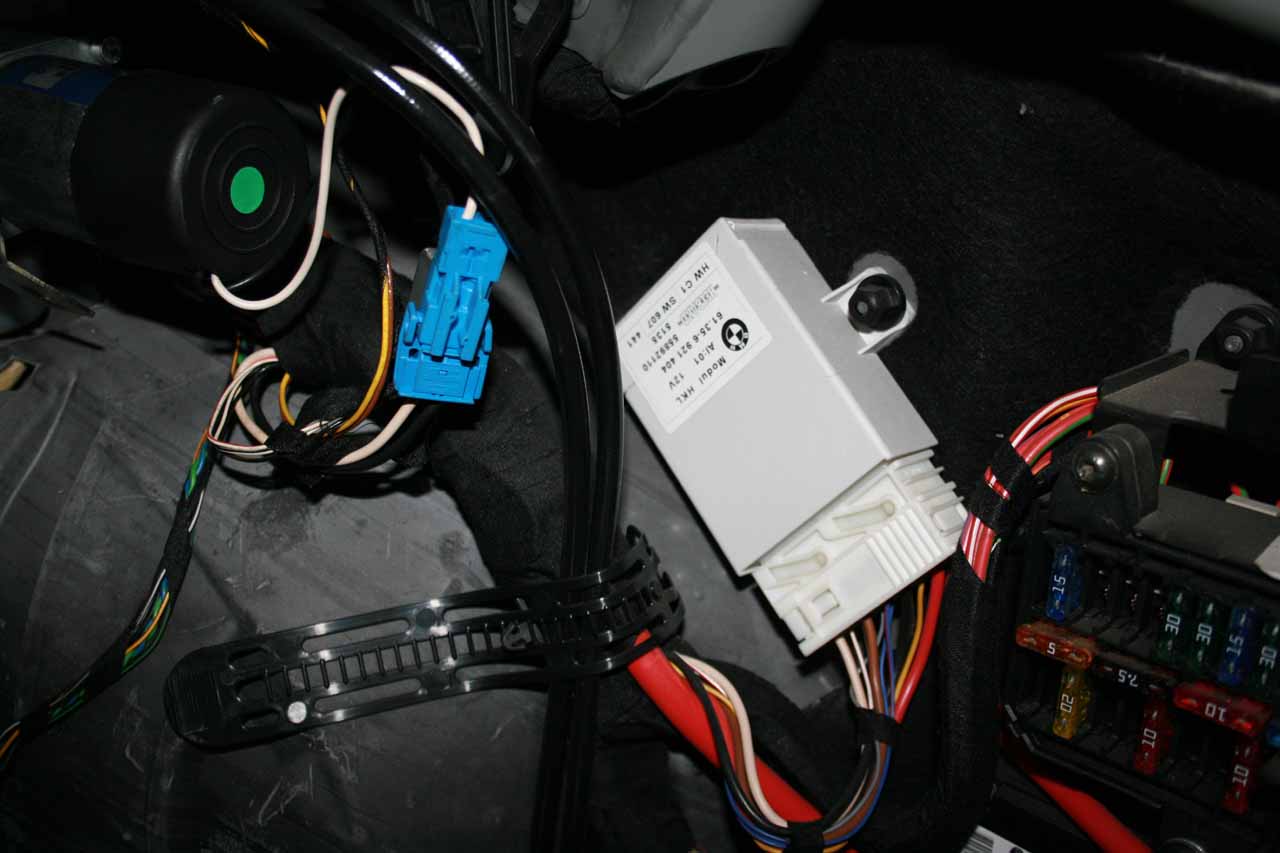

HKL - Hydraulic trunk lid Lift.

Unidad de mando del portón hidráulico, creo.



Hola Xolmatic, yo tengo tambien un e-65 y me gustaria preguntarte sobre el navegador.
He visto en tu página como desmontas el salpicadero, y en unas de las fotos se ve una imagen del navegador, con una apariencia parecida al del e-39, actualizado a la v.27 creo recordar, con las nubecitas y demas.

Mi lector lee dvd pero la versión que lleva me digeron que era la última, pero tiene una apariencia mas fea y como mas antigua.
Ademas en movimiento las carreteras tiemblan, y a veces se descuadran, y la señorita sigue diciendo cincocientos metros, cosa que me parece demasiado atrasado, despues de ver el e-39, siendo este un modelo mas antiguo.

Pienso que el lector está mal y no se actualiza como debe, el disco de los mapas es el mismo que el del e-39, el 2007-1 con radares. Támpoco salen los radares.

¿sabes cual es el problema y que puedo hacer?


Perdonar el ladrillo, un saludo.



Hola.
Gracias Groovy por la info...lo apunto!

Por otro lado, mira en la etiqueta de tu navegador si es NAVI02 o NAVI03.
Y por otro lado comprueba entrando en el modo de servicio que version tiene instalada.
Por otro lado, logicamente has probado el modo "panorama" que aparece en visualizacion, que es como hace que aparezcan las nubes un pseudo 3D, un 2D proyectado...

Espero serte de ayuda, mira eso y comentamos.

Pepo.



Hola Xolmatic gracias por tu atención.

Te explico, en modo panorama se ve el cielo azul pero sin nubes, otro detalle que se me olvidó, es que no puedes meter códigos postales (como en el e-39),
el coche es de junio de 2003, creo que es NAVI02, luego lo compruebo, lo que no se es a que te refieres entrar en modo servicio, si es cuando parece que estas abriendo una caja fuerte con el mando iDrive o como se llame.

Espero tu respuesta ,un saludo



Hola que tal.
Esta es la foto de la unica etiqueta que lleva, aparte de los precintos de garantia, ¿como no sea WA02?





Sigo esperando respuesta, un saludo.



Eres increible xol... una preguntita... tu que te lo has desmontado todo... donde esta el dichoso módulo bluetooth donde se supone viene el código para el emparejamiento con el terminal... en fin... mi gracias



Leches he estado fuera unos días y encima me pierdo por este foro... Xol vi que podías quedar para hacer una pruebas con los CD - DVDs del navegador, ya me contarás como lo podemos hacer y nos contamos...



En cuanto a lo del bluetooth... ni idea, no lo tengo en mi coche y no se donde ira....sorry!



Por lo de quedar para hacer pruebas... por mi vale, pero tenemos que ver cuando....



Bueno...ya ta probada la entrada auxiliar "ñapeando" la "aradio"....joer, pues suena chachi!
No es tan perfecta y acojonante como la de los CDs MOST. Pero es una apaño, sencillo y barato para poner algo de audio externo.

Lo podeis ver en:
XE65 - BMW Radio Module - Inside

No he tenido tiempo de meter el esquema del selector, para tener mas entradas y blablabla.... proooonto...

Espero que le sirva a alguien....



La repera limonera... es parecido al apaño para substituir la entrada de AM del RadioCasette Bussines por una Aux, solo que en ese apaño se interfiere la señal de AM justo antes del selector de entradas, ya que a pesar de que la señal de AM es mono el selector es estéreo. Si el modulo lleva diferente sintonizador para AM y para FM igual podrias hacer lo mismo, y así no perder más que el AM solamente...



Tienes razon con lo de la AM. Pero el que lo diseño, decidio enviar lo que entra por el canal izquierdo a los dos, en otras palabras, toda la electronica es stereo en la parte de seleccion, pero el software le dice al micro que envie lo de una entrada del ADC a los dos canales. Una pena.
Es mas, cuando selecciono AM / FM es como si fuera el tipico mando de mono/stereo.

Saludos.



Juer que puñeta...



Eres un Crack Xol, sólo te falta juntarte con Groovy una tarde y serguro que hasta sacais un euroconector del salpicadero... No dejes lo del PC que ya tengo buscados unos discos sólidos de 60Gb para meter el Vista...



Voy a ir pidiendo una EPIA PX pico-ITX para dejártela y que la busques el sitio, son 7,1 x 9,9 cm...



Uf, yo, despues de ver los proyectos de xolmatic en su web soy un niño de pañales en estas cosas...



Tú por lo menos tienes pañales #-o

Tremendo Xolmatic. Muy bien explicado aunque yo hice novillos el curso anterior :axe: jejeje.

Salu2 ;-).



Bueno....
Resumen de avances:
Estoy modificando un modulo de voz que tengo en aleman, la idea es añadir un modulo mas en la red MOST el "Xpy" simplemente para espiar y ver un poco los paquetes que por ahi circulan, la verdad es que hablan de 22,5Mbps, pero por otros lados he encontrado tasas mucho mas bajas y faciles de procesar...veremos que sale, de momento he metido un documento de esos chulos de BMW en mi web...
http://www.xolmatic.com/xprojects/XE65/MOST/bus%20system.pdf Es sobre los buses del E65, no tiene desperdicio el cabron!
Voy a bañar a los niños! luego sigo....



Acuérdate de mi que tenemos que quedar un día para probar lo del DVD... que me veo comprando uno nuevo...



No me abre el enlace de tu web Xolmatic.



Xolmatic haber si me puedes decir algo. Venga un saludo.



Yo creo que es un NAVI02 de DVD.... que version tienes instalada?



Que mala pata, he metido un espacio en el link y no se abre!
http://www.xolmatic.com/xprojects/XE65/MOST/bus%20system.pdf
Ahora si...
Echarle un vistazo, tiene buena pinta...
Espero poder seguir trasteando en breve, pero es que tengo a toda la familia malita...mujer e hijos y la cosa se complica un pòco!
El lunes recibi un conversor de VGA a PAL de USA, pillado en ebay...
Este concretamente:
PC VGA XGA to TV Video NTSC PAL SCART Scan Converter !! en venta en eBay.es (finaliza el 24-ene-08 05:09:58 H.Esp)
En el XE39 use otro conversor que sacaba RGB mas sincro compuesto, leve modificacion y teniamos RGsB.
Con este mas o menos igual y por un precio razonable. Tengo que terminar algunos cables para meterlo al monitor de 8,8", ya os pasare fotos!
Tengo medio preparado un PC con una MiniITX para empezar a meterlo en el viniculo a motor...
Espero poder desmontar la consola central y descubir el mando del i-drive que va fijado desde abajo... parece ser que tenemos dos buses CAN diferenciados "sistema" y "perifericos" veremos donde tenemos los mensajes del i-drive desde luego ya he localizado un conversor de CAN a USB/RS-232 o la version USB...
Este: CAN232 - The Original CAN to RS232 converter
Viene hasta con fuentes de ejemplo! es perfecto!

Estoy intentando rematar el selector de audio, para poder mantener la FM, Aux 1(PC), Aux2 (DVD1) y Aux3 (DVD2)...Si, si...ya! dos DVDs, pero es que dos niños, cada uno con su peli.... en el E39 eran lentejas, una peli a los dos en la pantalla del techo... Pero me interesa tener conectados los dos, pues estan conectados entre si en audio y video (maestro/esclavo) .
Voy a montarlo en breve y ya publicare el esquema, quiero probar como va de ruido de fondo, separacion de canales y esas cosas...
Por otro lado tambien tengo a medio hacer otro selector, pero este de RGB, para poder seleccionar entre el navegador o el PC, en los dos de funcionamiento (normal y split)...tengo que hacer pruebas para ver quien hace el escalado-recorte (modulo de video del monitor de 8,8") o es que el mismo navegador tiene un comando "MOST" que le dice en que formato ha de sacar video...

En fin que asi estamos, jodido de tiempo, como siempre!

Ala.
A ver si se anima alguien a las locuras!

Para mas remate! he comprado en ebay la camara del modulo de "night vision" parece que saca compuesto diferencial (balanceado) y lleva bus LIN para los comandos, he leido por ahi que es un antecesor o pariente del I-Bus..... en fin...
Como una cabra!

Saludos.
Pepo.



............... me voy a tomar una tila #-o.
