Duda CONECTOR RADIO BUSSINES A PROFESSIONAL

Hola, tengo una ràdio BUSSINES, hoy he ido a comprar una radio professional a un chico y el conector que tengo que sale del coche, no es el mismo que lleva la radio professional, sabeis de algun adaptador?
Gracias.



Debería ser el mismo conector. Sube alguna foto para saber si se hizo algún apaño y por eso no coincide.



Esta de serie, la radio era de un e90.
Puede ser por eso?



Como comentan, la radio bussines lleva el mismo conector que la professional...

Estaría bien ver una foto de como es una radio y otra...

La que compraste es de E90?? Puede que sea la antigua de conectores redondos y no planos. De ser así, yo se la devuelvo...



Hola, no la compré porque mi conector no le valía, igual mi radio es antigua... Mi coche es del 2006 no tiene fibra òptica.



Mi conector no lleva fibra óptica, donde va la. Fibra. Está vacía, pero me fije que la ràdio la disposición de los conectores era diferente.



No, a tu modelo tiene que valerle si o si una Professional. Otra cosa es que cambie el conector de la misma. Que en los E90 habia conector antiguo de pines redondos y na nueva como la que llevamos nosotros de pines planos.



Aquí un esquema de ambos conectores:



El E87 es el conector de la izquierda de 40 pines.



Esroy esperando a que el chico me mande una foto de la parte trasera de la radio professional a ver como es, mañana sacaré yo una foto de mi conector, pero como tu dices el mio es el de la foto el izquierdo



Pues si el tuyo es con pines planos, es que la que te vendían era más antigua de pines redondos. No queda otra.



Pues si es de los redondos, descarta la compra. Ya que siendo así va a ser más moderna tu bussines que la professional que te venden.

Aun así, si logras obtener la foto, nos la enseñas y así salimos todos de dudas.



https://ibb.co/MDqNscR https://ibb.co/p1nMHwV https://ibb.co/nnW24Fy



Mañana mando foto de mi conector



Pero estos conectores son los modernos e iguales al que tiene el E87 que nosotros tenemos...

Entonces tu cual tienes??



Todas esas tienen el mismo conector. Si no entraba es posible que algún pin estuviera doblado o que directamente estaba el conector cerrado.
Me explico. El conector fakra tiene un pasador en forma de asa que debe estar abierto para poder entrar y encajar , conector hembra con el conector macho.

Todas esas radios son profesionales pero la del conector azul creo que tiene fibra. El resto,no.



La única diferente y que tengo dudas de que no vale es esta: https://ibb.co/nnW24Fy

Las otras dos son el mismo conector que nosotros tenemos...



El primer enlace que es una negra, también tiene fibra. A parte de esa azul que comentas.

A mi la que se me hace rara es la que puse en el post anterior... Es como que lleva el conector al revés o algo raro...



Si, tiene el conector al revés
Pues será eso pero esa radio no es moderna, ese disipador no lo vi nunca.



Hay una que no es professional, es business.



La mía que es professional con fibra óptica de Mayo de 2006 es así:



El mismo conector que la del primer enlace y la azul que puso el compañero.

Si, la mía el disipador ese lo lleva en el lateral izquierdo si la miras de enfrente.



La ía lleva el fusible de la parte de fuera



https://ibb.co/2ZKwKCH https://ibb.co/ZYyLsfZ https://ibb.co/DphSkkn https://ibb.co/nRxfT3r


Está es mi radio



Es la primera que veo de esa forma en el E87. Pero aun así, el conector debería valer para la professional. Lo único que en vez de ir del derecho, va del revés...



Exacto, tienes que girar de todo el conector ya que los conectores A y B en vez de estar en la parte baja de la radio están en la de arriba. Yo tampoco vi nunca esa configuración pero el conector fakra es el mismo y tiene que ensamblar perfectamente.

Esta es lo mismo y ves que tiene los conectores A y B al revés que la tuya. Si miras los esquemas que te puso @Jaime88 en las primeras líneas, verás a lo que nos referimos.

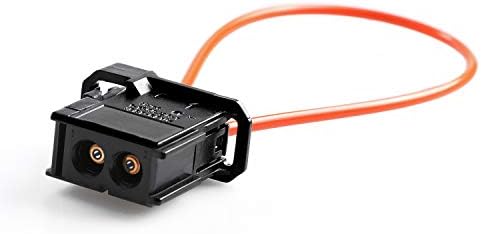

Y añado que luego en caso de que la radio sea con fibra óptica y su coche no llevarla, tiene que meter el puente/bypass como este para cerrar el circuito:



No vale, no entra, si te fijas mi fusible va del lado de fuera



Porque está al revés. Si giras. El conector, entrará.
