Duda Ayuda para instalar cámara trasera sobre navegador CIC

Hola.
Tengo pensado poner a mi E91 pre con navegador CIC de disco duro (traía de serie el ccc pero lo cambié por el CIC) y necesitaba vuestro consejo.
Creo que necesito además de la cámara (no sé si ésta iría en las luces de matrícula o en la manilla de apertura del portón) un interface.
¿Por cuánto puede salir cada uno?
Otra duda ¿sería necesario codificar para que se siga viendo el símbolo del coche correspondiente al pdc (los trae de serie, delantero y trasero)?
También me han dicho que las líneas que se verían, en mi caso, serían fijas, no móviles ¿es cierto?
¿Qué cámara me recomendáis para que se vea bien?
Gracias


Enviado desde mi E5823 mediante Tapatalk



Pues ya compré la cámara a un compañero y la tengo instalada.
El problema es que no saben codificarme el CIC para que pueda verse en pantalla.
Es una cámara que va sin emulador, por lo que la codificación es necesaria para que pueda funcionar.
Han tratado de codificarme el CIC pero únicamente consiguieron que dejase de aparecer en pantalla el dibujo del coche correspondiente al PDC (lo lleva de serie, tanto delantero cómo trasero)
El módulo del PDC lo tengo actualmente actualizado con la última versión.
¿Podríais ayudarme?
Gracias

Enviado desde mi E5823 mediante Tapatalk



Necesitarás un emulador de cámara trasera, para que te funcione con la cámara de marcha atrás, si no te la tendrían que hacer funcionar como una salida de AV.



En teoría se tendría que poder sin emulador, pero hay que saber cómo codificar el cic para que funcione

Enviado desde mi E5823 mediante Tapatalk



Yo te diría que si quieres que funcione automáticamente, al poner marcha atrás o necesitas emulador o el interface...
Si no solo te lo podrán codificar como salida de imagen y dándole a un botón programable del cic ( los números) veras la imagen....



A un compañero del foro le funciona la misma cámara sin emulador ni dándole a ningún botón, basta con insertar la marcha atrás

Enviado desde mi E5823 mediante Tapatalk



Pues mira que lo he intentado de varias formas y maneras y no lo he conseguido,
Siempre me han dicho que emulador, interface o módulo de cámara origina, Joer se podría pasar y decir como lo hizo...



Estoy tratando de contactar con el que se lo codificó a él. La persona que me codificó el Cic cuando lo cambié por el coche no lo ha conseguido (el siempre ha trabajado con emulador).
Parece que influye el módulo del PDC

Enviado desde mi E5823 mediante Tapatalk



¿Alguien me podría aclarar si puedo utilizar para conectar al cic de mi E91 una cámara para visión trasera con el sistema PAL o es necesario que sea de NTSC?

Muchas gracias

Enviado desde mi E5823 mediante Tapatalk



Necesitaba vuestra ayuda.

He instalado la cámara trasera en mi e91, con emulador, pero no consigo que se vea en la pantalla del CIC, ni siquiera después de codificar (cuando codifico incluso deja de salir en pantalla el menú del pdc, con el coche y los colores en función de la distancia con los objetos)

El emulador lo he conectado a los dos cables de CANBUS en el maletero, justo al lado del módulo del pdc, pero no se si es necesario montarlo detrás del cic.

En teoría debería ser igual, ya que, según tengo entendido, los cables de CANBUS son los mismos que van por todo el coche, por lo que daría lo mismo ponerlo junto al CIC o donde lo he puesto yo.

Si alguien con experiencia sobre ésto pudiera echarme un cable, porque llevo ya cuatro meses intentando que funcione y no hay manera...

Muchas gracias.



Yo el mio con cic reequiapdo y interface porque con emulador en e60 no e podido lo tengo funcionando sin perder pdc y con la rayas en movimiento al girar el volante.



¿Entonces con emulador tampoco te funcionaba a tí?
¿Donde has conseguirlo el interface? ¿Por cuándo te ha salido?

Enviado desde mi SM-G935F mediante Tapatalk



has elegido bien el canal de video?por que si te trabaja, poniendo la pantalla como si llevara la cámara y tendría que ir...



No entiendo a lo que te refieres con el canal del vídeo.
¿Te refieres a los dos pines que conectan la cámara con el CIC?

Enviado desde mi SM-G935F mediante Tapatalk



Si, más o menos si, cuando te codifiquen tienen que probar cambiando la salida de vídeo... por coding



No se sí me habrán cambiado la salida de vídeo. Si sé que activaron el cic para que se viera la cámara, pero en lugar de eso dejaba de verse el pdc cuando insertaba la marcha atrás...

Enviado desde mi SM-G935F mediante Tapatalk



Se vería en un lateral


Enviado desde mi iPhone utilizando Tapatalk



No se ve nada, es decir, que se mantiene en ese momento en la pantalla la función que estaba utilizando en ese momento (radio, navegador, etc)

Enviado desde mi SM-G935F mediante Tapatalk



El interface 250 el emulador en serie 3 x5 y x6 por lo menos de verían funcionar.aunque hay emuladores y emuladores



Raúl se refiere que si te hace el cambio y te sale un cuadro en negro el emulador hace su función el problema de ve estas o en la cámara o en los pines donde los hayas puesto.todo esto si esta bien codificado.



Nunca he conseguido que se vea el encuadro en negro.
Utilicé los pines 18+ 28-
¿Crees que el haberlo instalado en el maletero, junto al módulo de pdc puede tener algo que ver?
Enviado desde mi SM-G935F mediante Tapatalk



El emulador lo as puesto en el maletero? No deveria influir es positivo.negativo y línea can la codificacion al cic y la cámara al rca



Si está en el maletero.
Acaban de decirme que en algunos modelos cómo el mío no funciona con emulador, y es necesario poner un interface.

Enviado desde mi SM-G935F mediante Tapatalk



La primera vez que lo oigo, o mejor dicho lo leo..



No sé, estoy ya un poco quemado con el tema. Instale la cámara hace ya 4 meses y aún no he conseguido que funcione y no será porque no lo he intentado de múltiples formas

Enviado desde mi SM-G935F mediante Tapatalk



La segura es el interface,


Enviado desde mi iPhone utilizando Tapatalk



Bueno, ya he dado un paso adelante.
Estuve revisando toda la instalación y me percaté de que no tenía correctamente hecha la conexión entre emulando y cámara.

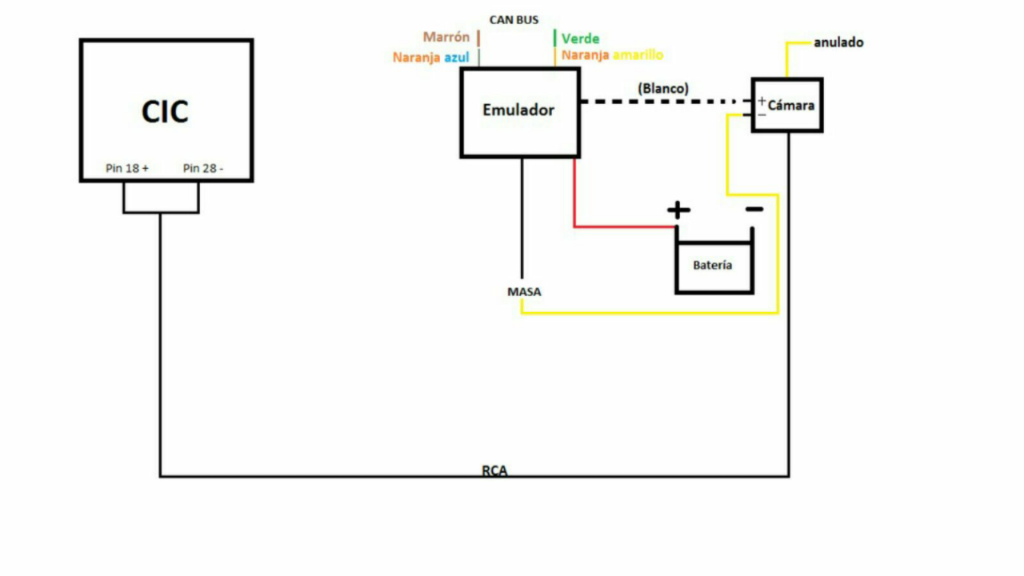

Concretamente la tenía así

Siguiendo los esqueletos que encontréis por la red, la modifiqué y ahora está así


Después del citado cambio, ya he conseguido que el emulador funcione correctamente, ya que al insertar la marcha atrás ésto es lo que se ve en la pantalla del navegador


Es decir, se ve por lo menos el cuadrado en negro dónde tendría que aparecer la imagen la cámara.

Es un paso adelante, pero ahora tengo que averigüe por qué no se ve la imagen.

He pensado en probar con un monitor, que coja la imagen directamente de la cámara para descansar que sea ésta la que esté fallando, aunque no se me ocurre dónde encontrar un monitor con entrada de rca.

Enviado desde mi SM-G935F mediante Tapatalk



Alimenta la cámara a luz de marcha atrás
El problema lo tienes en la alimentación de la cámara diría yo



Se supone que tras el cambio que hice en la instalación, a la cámara le debe de llegar la corriente correctamente a través del cable blanco. Lo comprobé con un voltímetro.
Otra cosa es que la cámara se haya dañado al haber estado un tiempo funcionando (aunque sin verse) con el cabello de forma incorrecta, cómo he puesto antes.

Enviado desde mi SM-G935F mediante Tapatalk



Yo he llevado emulador y con ese blanco que trae de alimentación nunca me iba
Alimente a bombilla y perfecto por eso por probar no pierdes nada
